Extensión de Intervención: 42,50 m lineales de cimentación continua de un muro de mampostería de piedra y ladrillos, ubicado en la fachada noroeste de las bodegas.

Contexto ambiental y características del terreno:  Edificio de bodegas cuyo  origen data de 1730, hoy en día el más antiguo de Jerez de la Frontera. Se trata de una arquitectura bodeguera perfectamente integrada que manifiesta la importancia de la industria vitivinícola del entorno.

Desde el punto de vista geológico, y tras las pruebas realizadas, detectamos que el edificio de la bodega está situado sobre unas arcillas amarillentas, de escasa potencia, situadas entre z= -0,50m a z=-1,00m, y posteriormente, arcillas grises con arena gruesa-muy gruesa.

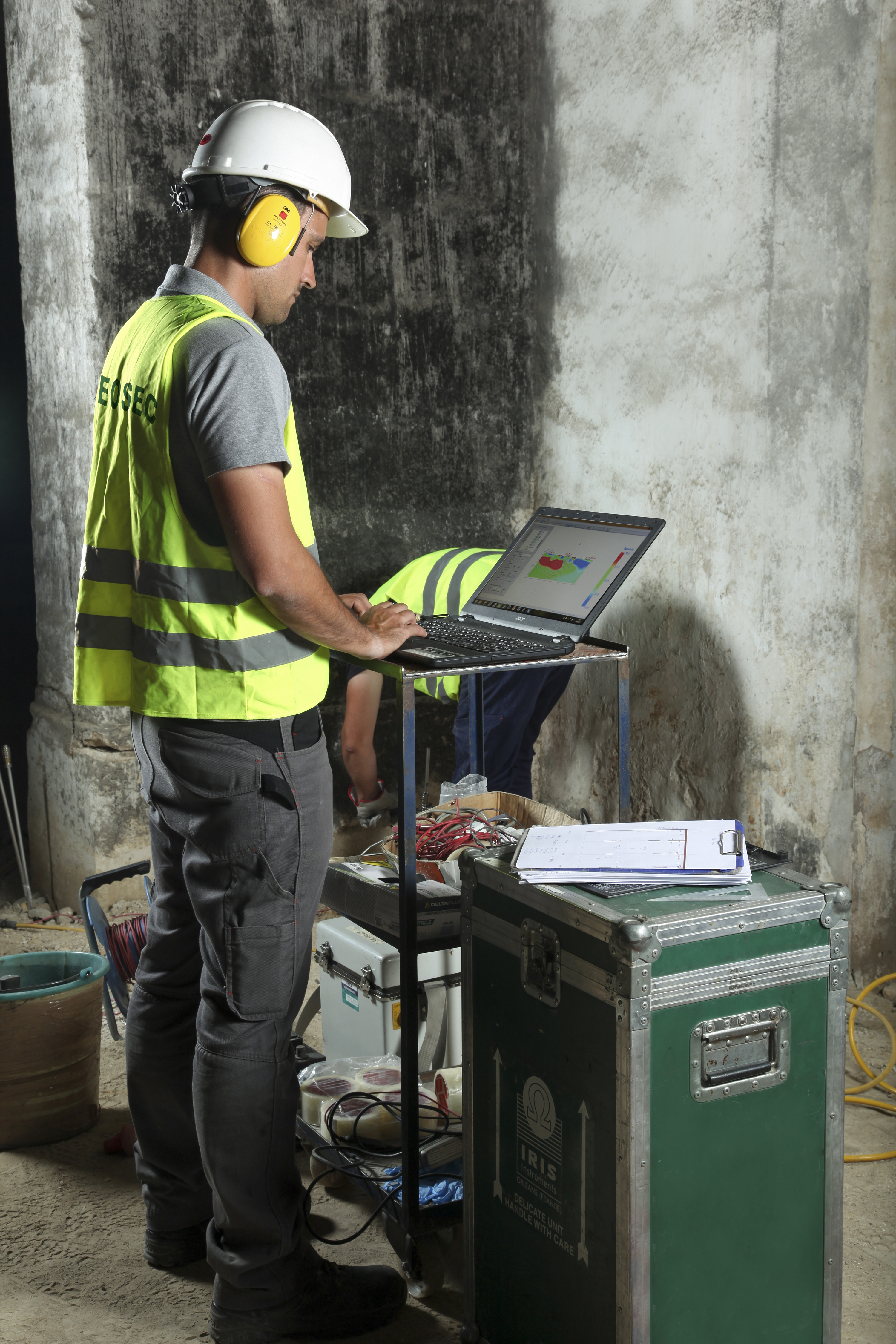

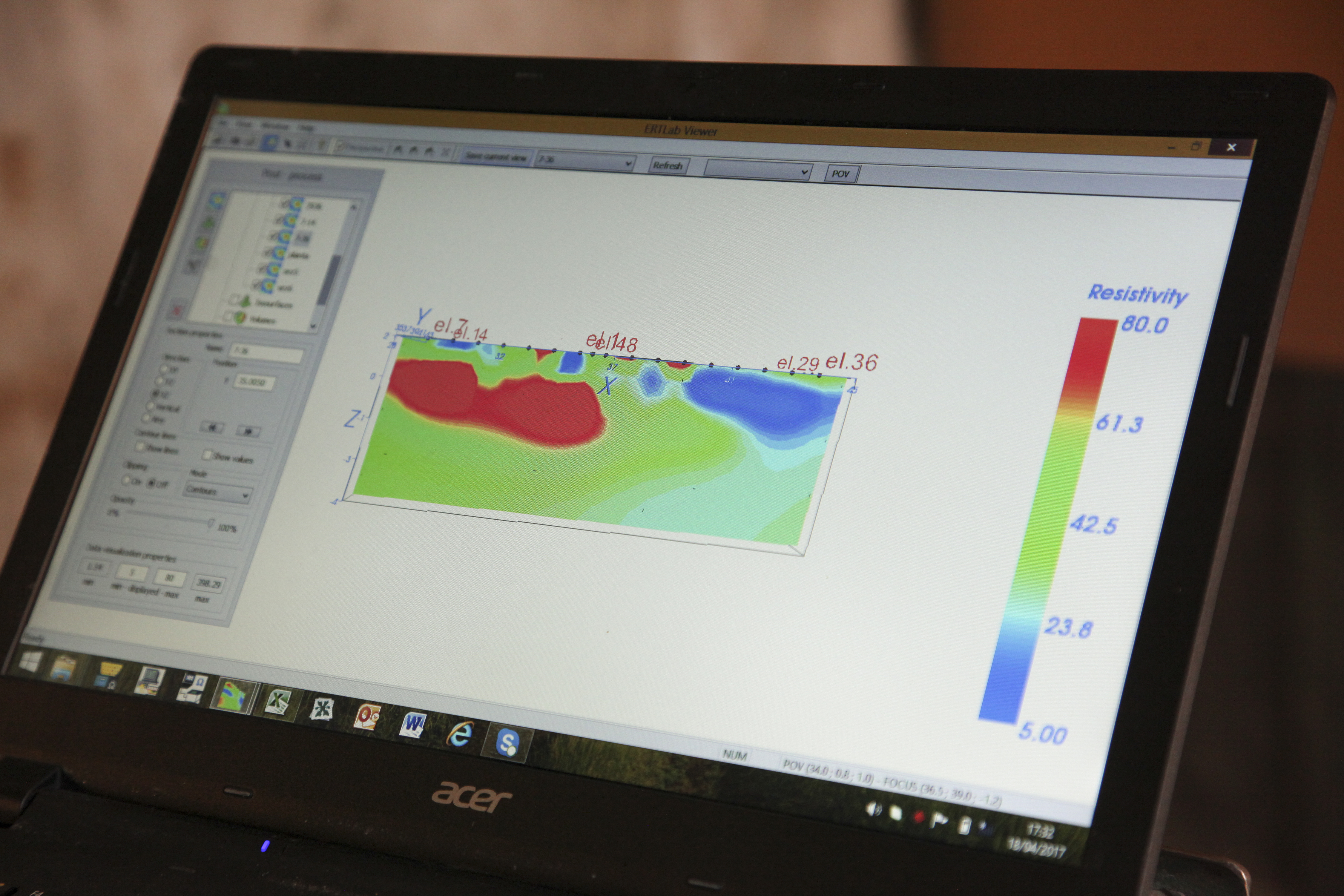

El problema : Presencia de zonas con lesiones debidas principalmente a humedad de capilaridad causado por infiltración del agua de lluvia en el terreno. A partir de la diagnosis de Tomografía de Restividad Electrica ERT 3D encontramos una variación de la resistividad eléctrica en el bulbo de presiones del terreno infrayacente a la cimentación después de un ciclo de inyecciones.

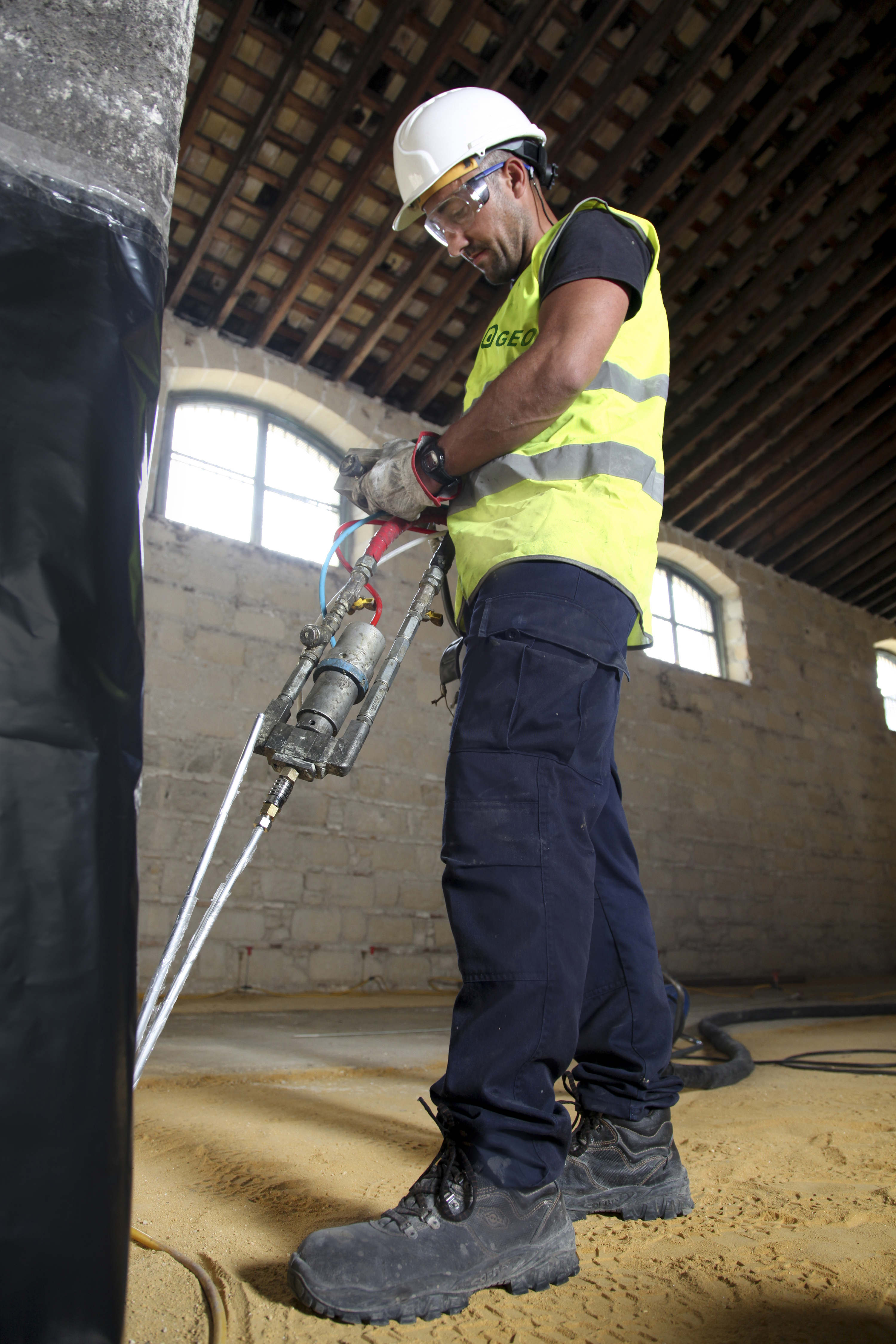

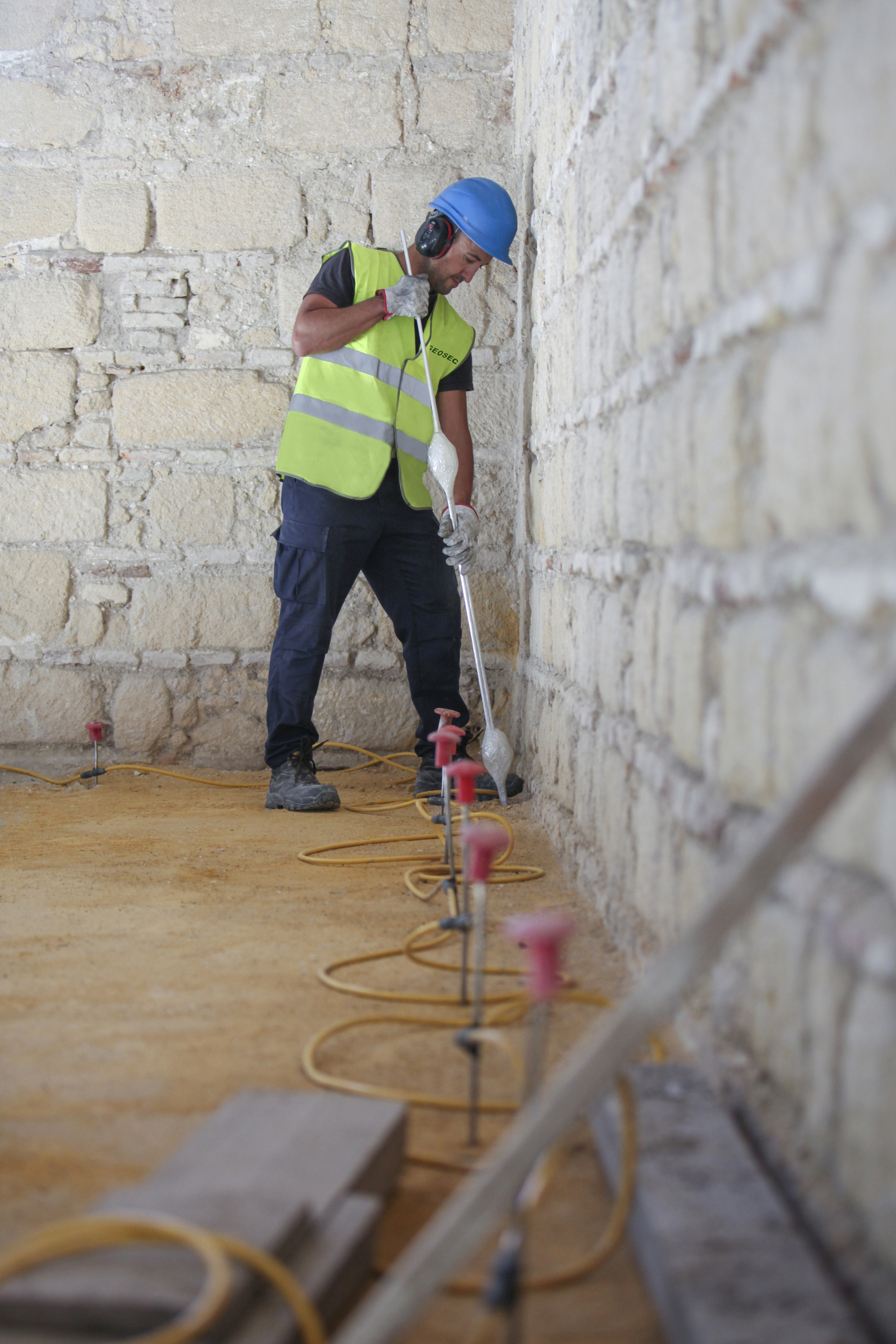

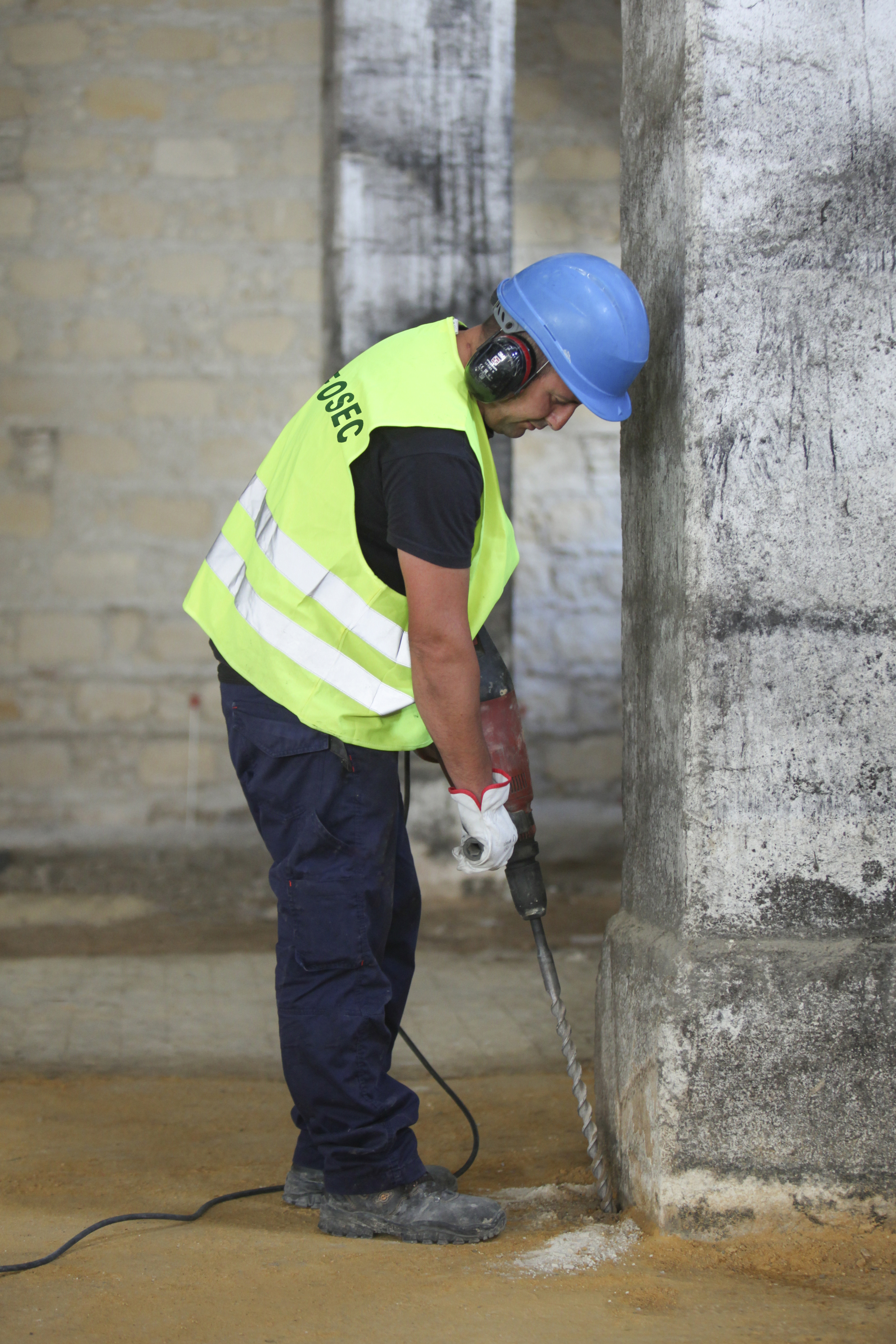

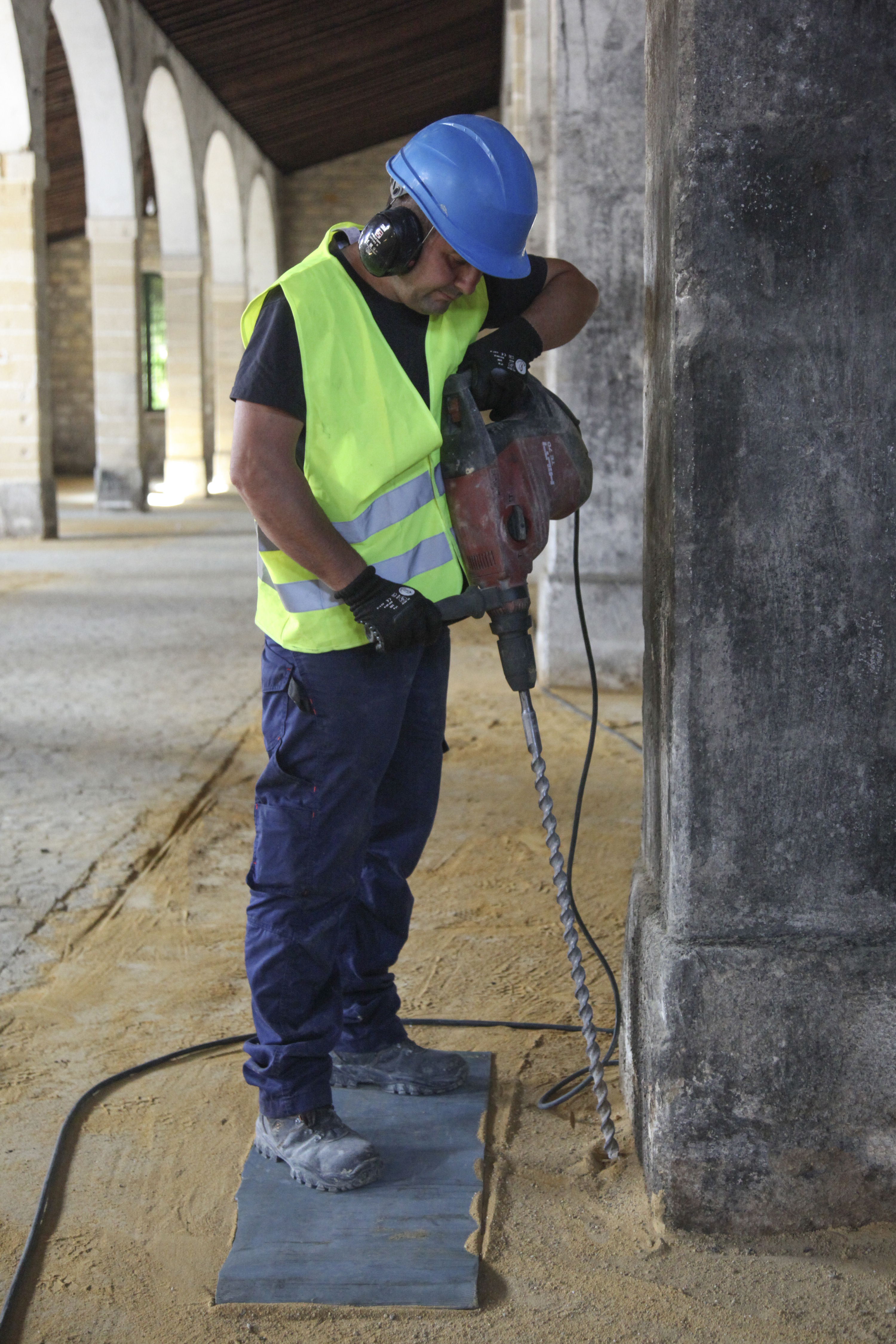

La solución:  Geosec realiza una intervención mediante su método SEE&SHOOT® para la consolidación de terrenos infrayacentes a la cimentación y así resolver los problemas de asentamiento diferencial vertical, origen de las lesiones detectadas. Se ejecutaron 3 niveles de inyección a profundidad máxima de -3,50 m.

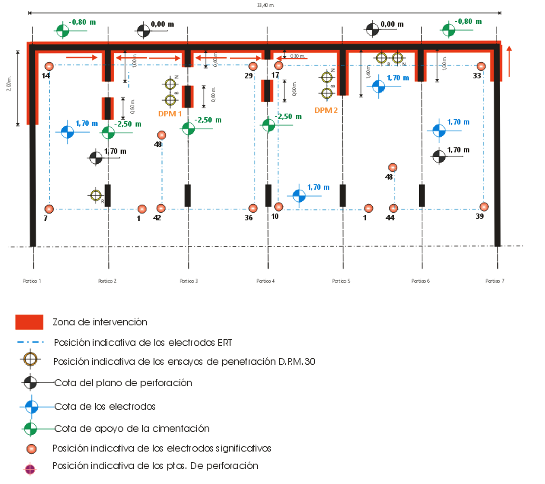

Descripción de la intervención:

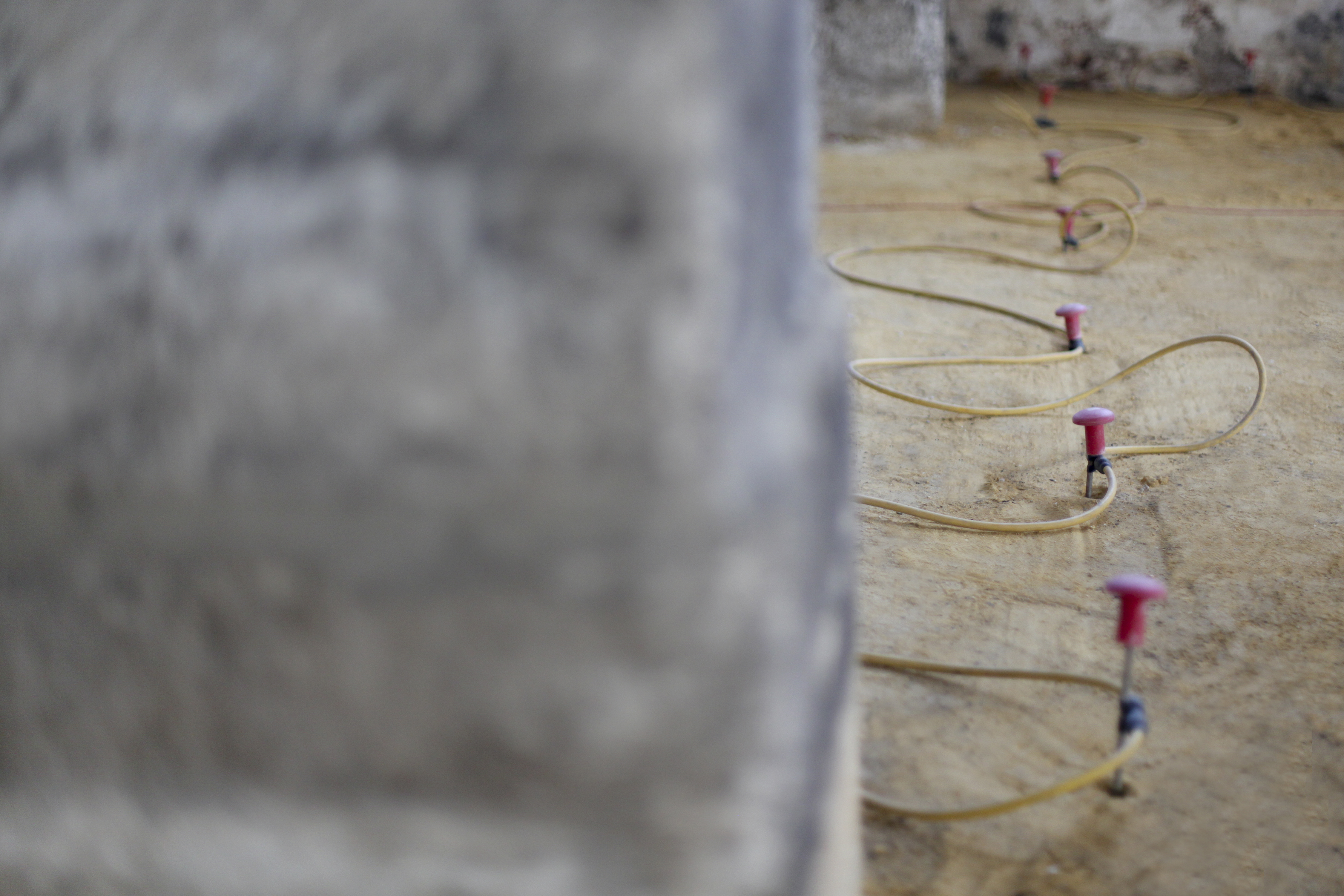

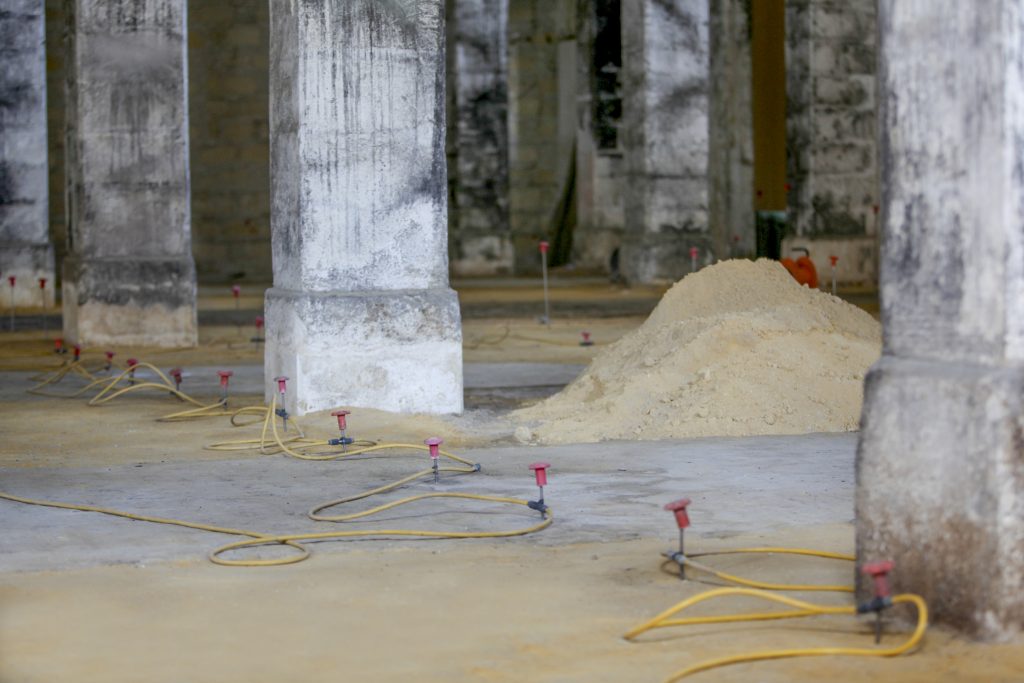

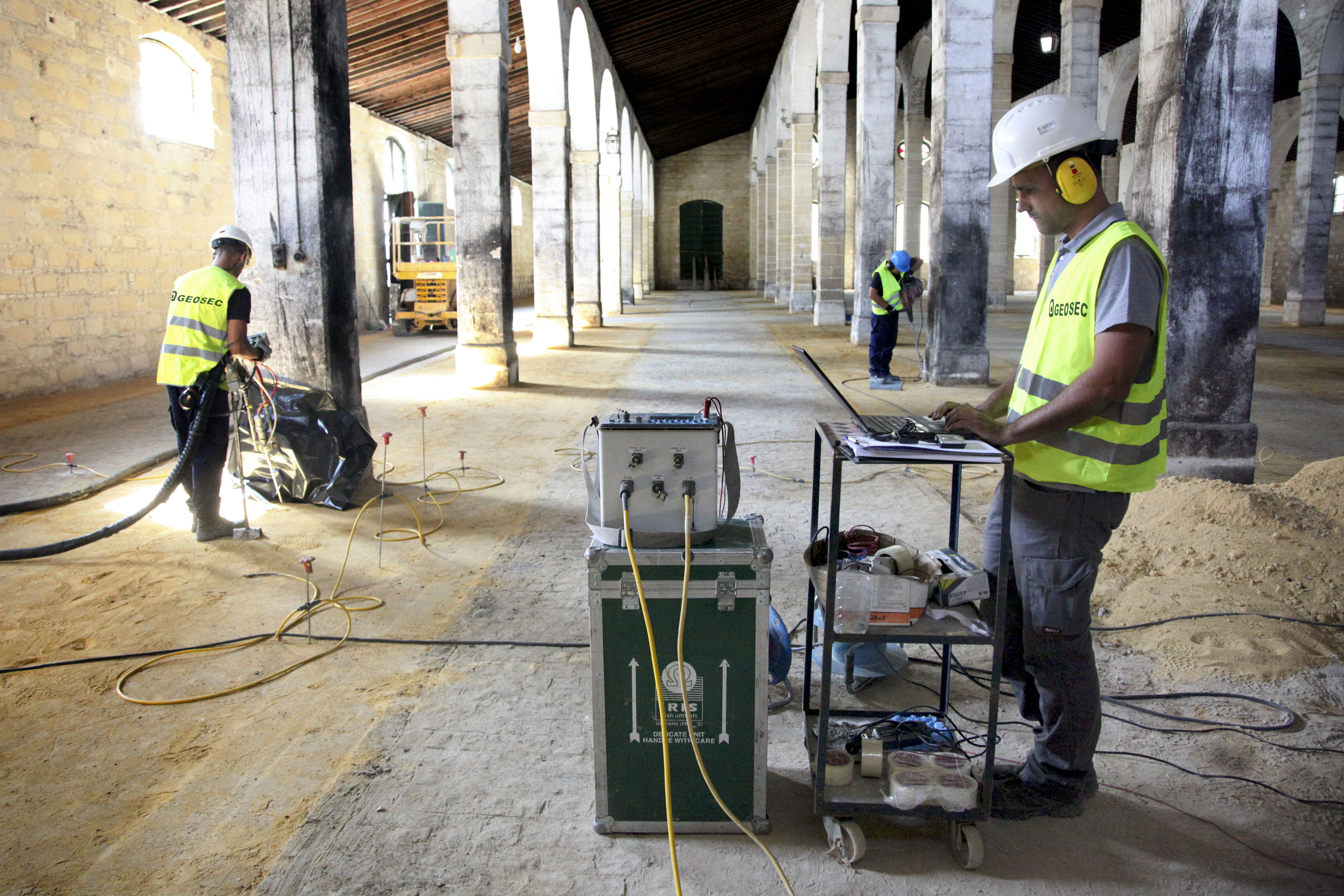

2 estaciones ERT

5 ensayos de penetración dinámica;

Profundidad cimentación

Zmin =-0,80 m

Zmax= -2,50 m
